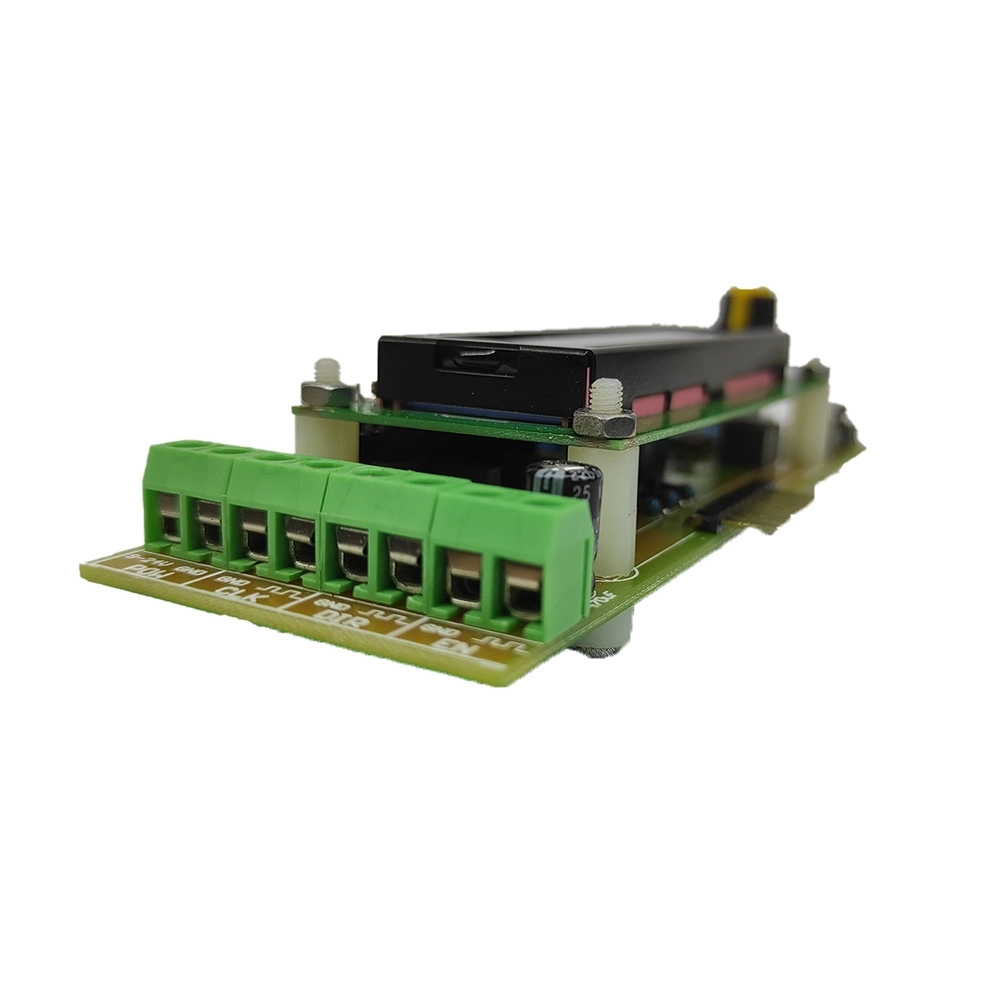

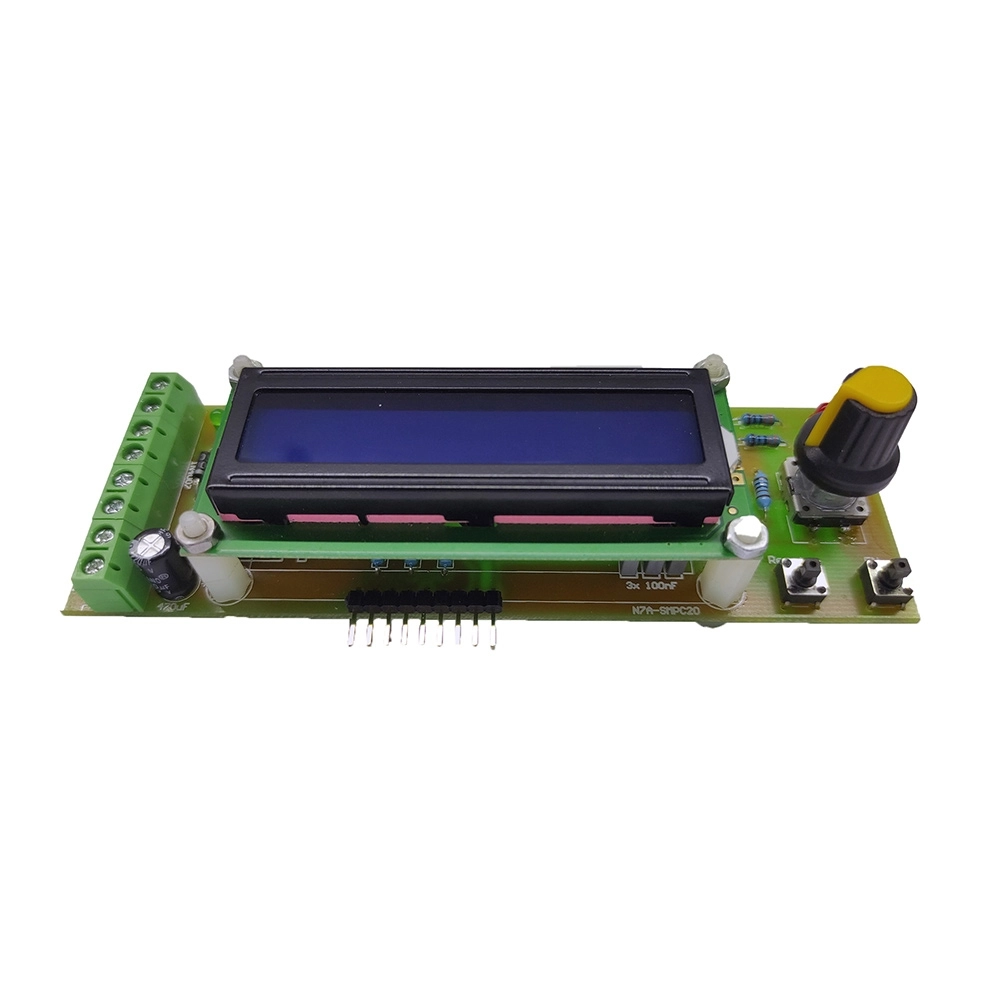

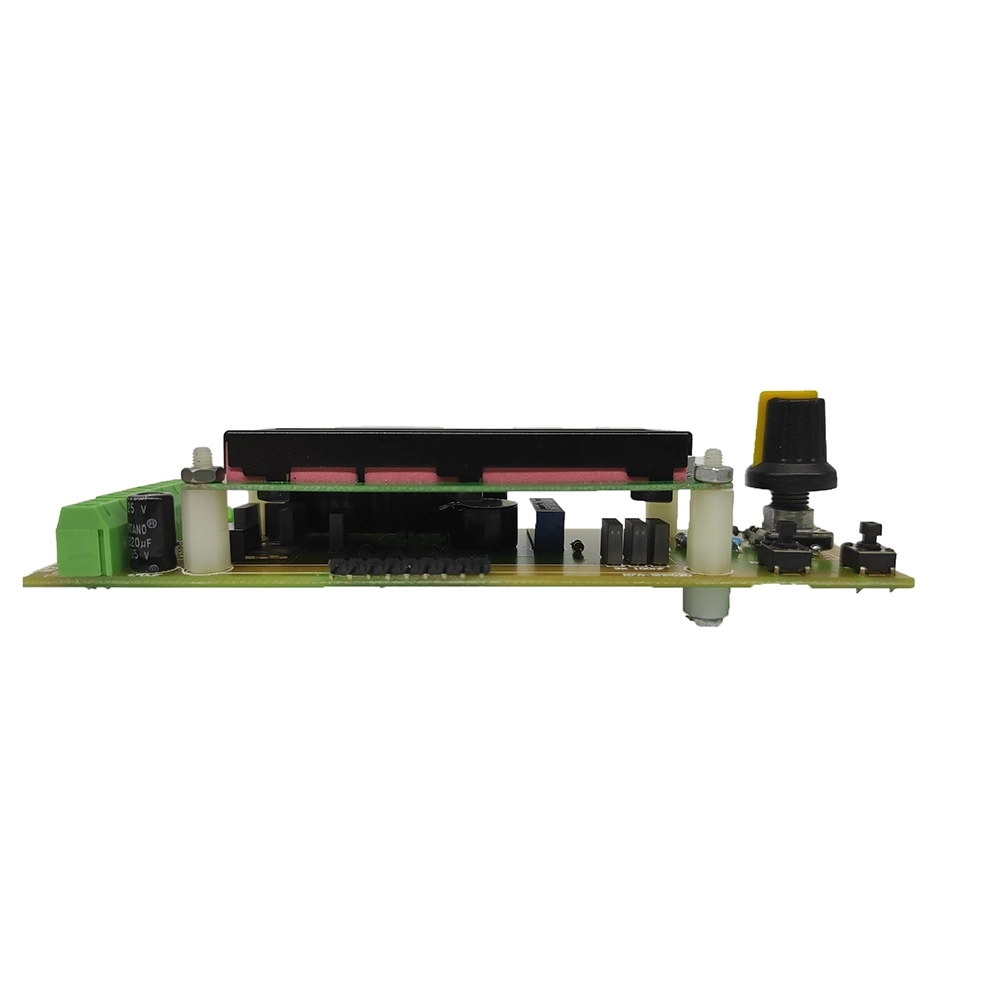

N7A-SMPC, Pulse, Direction ve Enable pinleriyle kontrol edilen step motor sürücülerinin hassas ve kullanıcı kontrollü şekilde çalıştırılmasını sağlayan gelişmiş bir Step Motor Pulse Controller modülüdür. Rotary encoder sayesinde motorun hem tek adım, hem de belirli tur sayısı kadar hassas hareketi kolayca ayarlanabilir. LCD ekran sayesinde parametreler ve çalışma durumu gerçek zamanlı olarak görüntülenir.
Bu modül, step motoru tam istediğiniz konum, hız ve tur sayısına göre kontrol etme imkânı sunar. Parametre menüsü üzerinden pulse sayısı, tur başına adım, pulse hızı ve step bölücü değerleri kullanıcı tarafından düzenlenebilir. Ayarlar 3 saniye basılı tutularak kalıcı belleğe kaydedilir, böylece enerji kesilse bile konfigürasyon korunur.
(Referans: )

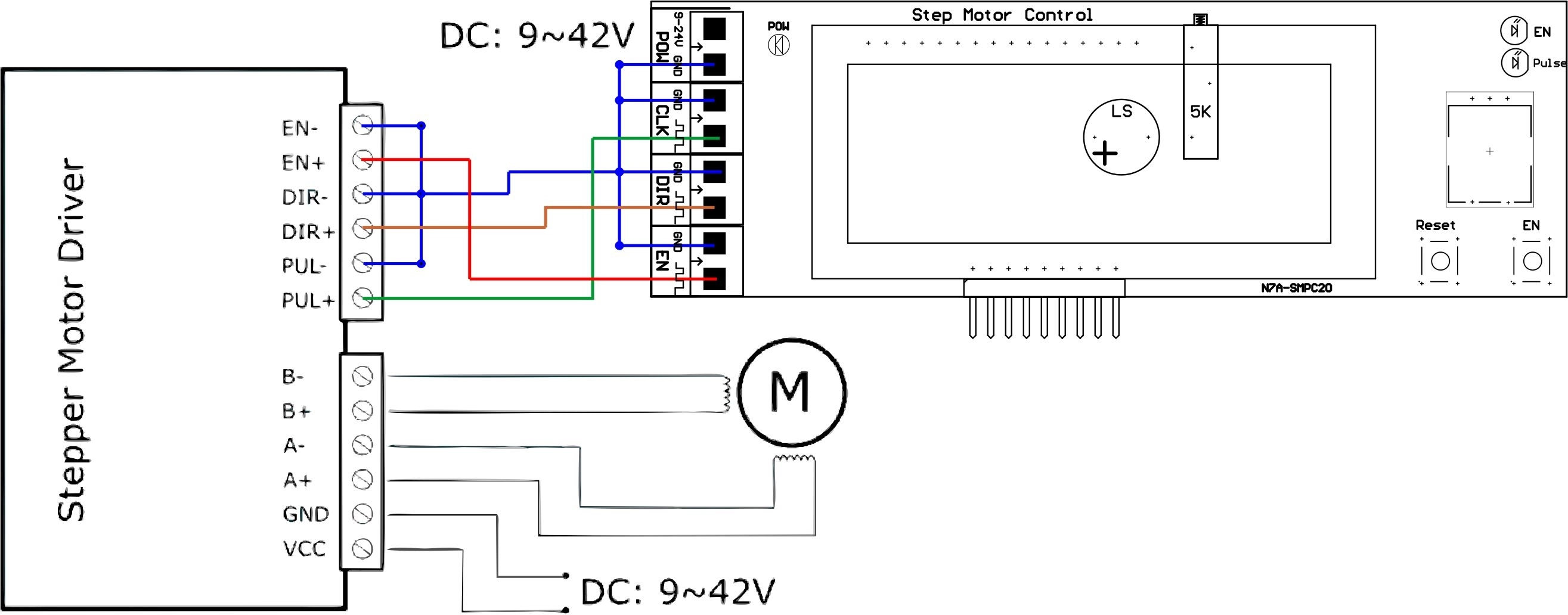

Pulse/Dir/En destekli tüm step motor sürücüler ile uyumlu
Rotary encoder ile hassas adım ve tur kontrolü
LCD ekran ile çalışma durumunun anlık izlenmesi
Parametre kaydetme ve fabrika ayarlarına geri dönme modu
Pulse hız ayarı (%1 - %100 aralığında hassas hız kontrolü)
Step bölücü (1, 2, 4, 8, 16) değeri ayarlanabilir
Buzzer ile sesli uyarı
EN (fren) fonksiyon kontrolü
Ters gerilim korumalı giriş
Düşük güç tüketimi (<100mA)
| Özellik | Değer |
|---|---|
| Besleme Gerilimi | 9-24V DC |
| Çıkış Sinyali | Pulse / Dir / EN |
| Pulse Sinyal Akımı | ≈ 20mA |
| Arayüz | LCD Ekran + Rotary Encoder |
| Ayar/Kayıt | Encoder buton ile parametre kaydı |
| Koruma | Ters gerilim koruma |
| Tüketim | <100mA |
CNC ve otomasyon sistemleri
Hassas konumlamalı step motor uygulamaları
Laboratuvar ve Ar-Ge düzenekleri
Sarmal, besleme, çekme mekanizmaları
Makina bakım ve manuel test istasyonları
